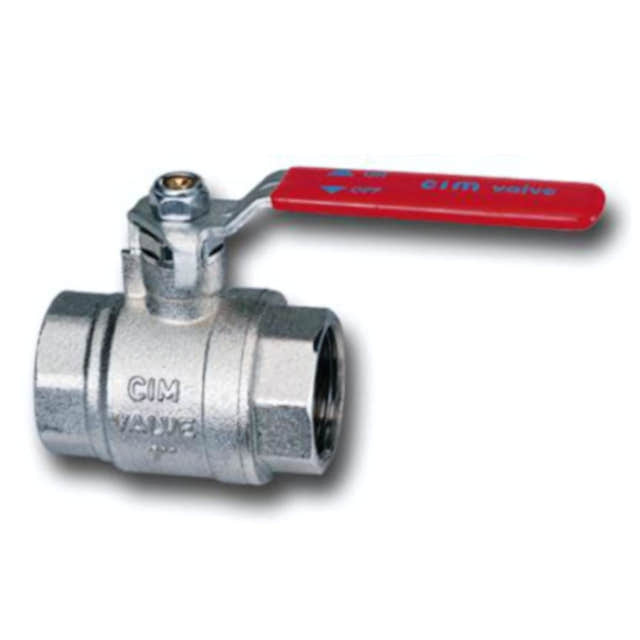

CIM 14 Kuleventil med Spak

CIM 14 Kuleventil med Spak

Brukes i forbindelse med VVS installasjoner i industrien, yrkesbygg, landbruk, private boliger, båter, varme- og sanitæranlegg og pneumatiske anlegg. Generelt kan ventilen benyttes til alle typer ikke aggressive medier. Benyttes ikke til installasjoner som er tilknyttet offentlig drikkevannsnettverk.

Tekniske data

• Nominell diameter tilkobling 1: 1/4" (8) / 3/8" (10) / 1/2" (15) / 3/4" (20) / 1" (25) /  1 1/4" (32) / 1 1/2" (40) / 2" (50) /  2 1/2" (65) / 3" (80) /  4" (100)
• Nominell diameter tilkobling 2: 1/4" (8) / 3/8" (10) / 1/2" (15) / 3/4" (20) / 1" (25) /  1 1/4" (32) / 1 1/2" (40) / 2" (50) /  2 1/2" (65) / 3" (80) /  4" (100)
• Tilkobling 1: Innvendig gjenge, gass sylindrisk (BSPP)
• Tilkobling 2: Innvendig gjenge, gass sylindrisk (BSPP)
• Middeltemperatur (kontinuerlig): -20-150 °C

• Gjennomgående åpning: Ja
• Materiale, kule: Messing
• Håndtakslengde: 65 / 80 / 100 / 120 / 150 / 240 mm
• Materiale primær spindeltetning: FPM (FKM)
• Spindelmateriale: Messing
• LPCB-kvalitetsmerke: Nei
• UL-kvalitetsmerke: Nei
• FM-kvalitetsmerke: Nei
• Betjening: Håndtak
• Materiale kuletetning: PTFE
• Materiale sekundær spindeltetning: FPM (FKM)
• Materialkvalitet: Messing (CuZn40Pb2) (CW617N)
• Maksimal trykkforskjell ved 20 °C: 16 / 30 / 35 / 45 / 60 / 80 bar
• Med tilbakeslagsventil: Nei
• Med filter: Nei
• Med isolasjonsskall: Nei
• Med termometerlomme: Nei
• Typegodkjent etter BBR/EKS: Nei
• VdS-kvalitetsmerke: Nei
• Hus, overflatebeskyttelse: Forniklet
• Overflatebeskyttelse på kule: Forkrommet
• Brannsikker: Nei
• Fettfri: Nei
• Huskonstruksjon: 2-parts
• Med avtappningsventil: Nei
• Med avtappingsmulighet: Nei
• Med kupling tilkobling 1: Nei
• Med kupling tilkobling 2: Nei
• Medisinsk ren: Nei
• Modell / utførelse: Rett

• ULC-kvalitetsmerke: Nei
• KIWA-sertifisert: Nei
• Byggelengde, tilkobling 1: 11.5 / 12.5 / 14 / 17 / 20 / 23 / 25 / 29 mm
• Byggelengde, tilkobling 2: 11.5 / 12.5 / 14 / 17 / 20 / 23 / 25 / 29 mm
• Lengde på tilkobling 1: 11.5 / 12.5 / 14 / 17 / 20 / 23 / 25 / 29 mm
• Lengde på tilkobling 2: 11.5 / 12.5 / 14 / 17 / 20 / 23 / 25 / 29 mm
• Type: CIM 14 M
