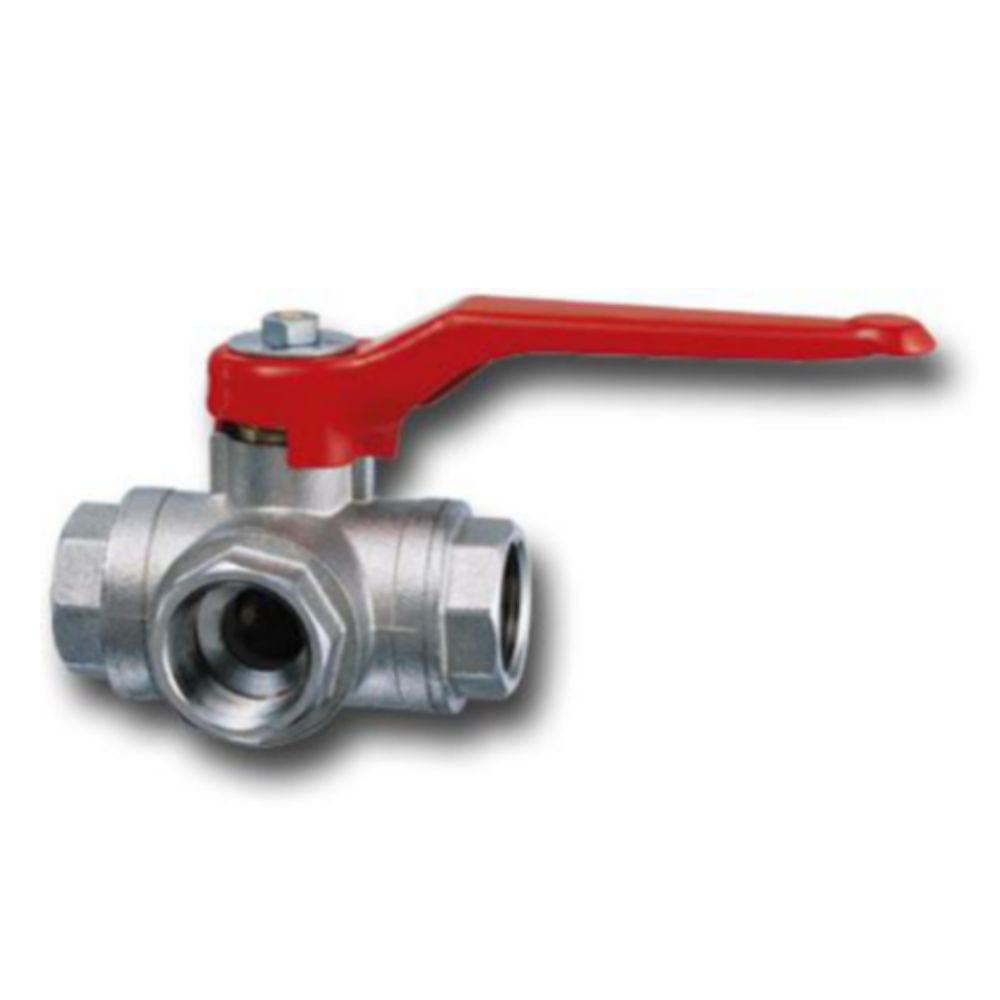

CIM 21T Kuleventil 3 Veis med T-port

CIM 21T Kuleventil 3 veis med T-port

For bruk i VVS installasjoner i industrien, yrkesbygg, landbruk, private boliger, båter, varme- og pneumatiske anlegg. Generelt kan ventilen benyttes til alle typer ikke aggressive medier. Benyttes ikke til installasjoner som er tilknyttet offentlig drikkevannsnettverk.

Tekniske data

• Nominell diameter tilkobling 1: 1/2" (15) / 3/4" (20) / 1 1/4" (32) / 1 1/2" (40)
• Nominell diameter tilkobling 2: 1/2" (15) / 3/4" (20) / 1 1/4" (32) / 1 1/2" (40)
• Tilkobling 1: Innvendig gjenge, gass sylindrisk (BSPP)
• Tilkobling 2: Innvendig gjenge, gass sylindrisk (BSPP)
• Middeltemperatur (kontinuerlig): -10-150 °C
• Trykk klasse: PN 40
• Gjennomgående åpning: Ja
• Håndtakslengde: 115 / 150 / 240 mm
• Kvs-verdi: 2.27 / 5.5 / 17.26 / 24.97
• Betjening: Håndtak
• Materialkvalitet: Messing (CuZn40Pb2) (CW617N)
• Maksimal trykkforskjell ved 20 °C: 40 bar
• Typegodkjent etter BBR/EKS: Nei
• Fettfri: Nei
• Med kupling tilkobling 1: Nei
• Med kupling tilkobling 2: Nei
• Medisinsk ren: Nei
• Byggelengde, tilkobling 1: 17 / 18.5 / 23.5 / 28.5 mm
• Byggelengde, tilkobling 2: 17 / 18.5 / 23.5 / 28.5 mm
• Lengde på tilkobling 1: 17 / 18.5 / 23.5 / 28.5 mm
• Lengde på tilkobling 2: 17 / 18.5 / 23.5 / 28.5 mm
• Vinkel Side 1 - side 2: 180
• Lengde på tilkobling 3: 17 / 18.5 / 23.5 / 28.5
• Byggelengde, tilkobling 3: 17 / 18.5 / 23.5 / 28.5
• Vinkel Side 1 - side 3: 90
• Egnet for kjøling: Ja
• Egnet for oppvarming: Ja
• Med kobling anslutning 3: Nei
