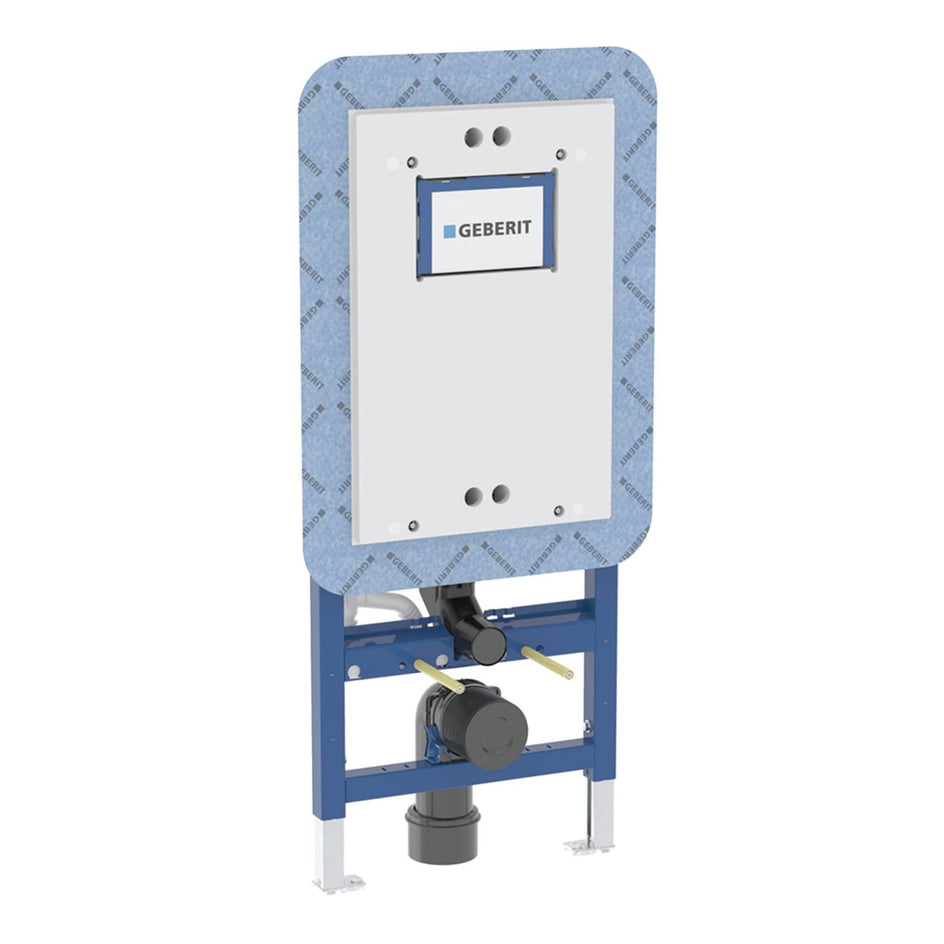

Geberit Duofix TEK Innbyggingssisterne - Lekkasjesikring

Geberit Duofix TEK Innbyggingssisterne - Lekkasjesikring

Bruksformål

• For lett konstruksjon
• For montering i installasjonsvegger i romhøyde
• For montering i Geberit Duofix systemvegger i romhøyde
• For komposittettinger
• For vegghengte toaletter med tilkoplingsmål i henhold til EN 33:2011
• For vegghengte toaletter med fremspring opptil 62 cm
• For enkeltskyll, dobbeltskyll eller skyll-stopp-skyll
• For gulvkonstruksjoner 0–20 cm

Egenskaper

• Selvbærende ramme pulverlakkert
• Ramme klargjort for støtte ved WC-skåler med liten kontaktflate
• Forsinkede fotstøtter
• Fotstøtter justerbare 0–20 cm
• Fotstøtter med sklisikring
• Dreibare fotplater
• Fotplatedybde passer til montering i U-profil UW 50 og UW 75 og Geberit Duofix systemskinner
• Tilslutningsbend kan monteres uten verktøy i forskjellige dybdeposisjoner, innstillingsområde 45 mm
• Feste tilslutningsbend lydisolert
• Innbyggingssisterne med frontbetjening
• Innbyggingssisterne fullt isolert mot kondens
• Innbyggingssisterne med spylerør er utskiftbar fra betjeningssiden i ferdigbygget baderom
• Oppfyller krav i henhold til de norske byggeforskriftene TEK
• Fabrikkmontert membranduk
• Omsluttende membranduk for tilkobling til tetningssystemer
• Beskyttelseskappe for utbyttingsåpning formontert
• Umiddelbar etterskyll mulig ved fabrikkinnstilling
• Innbyggingssisterne er klargjort for PEX-kobling
• Med ekstra, vanntett kledning for innbyggingssisterner med spylerør
• Monterings- og servicearbeider på innbyggingssisterne verktøyfritt
• Vanntilkopling oppe
• Beskyttelsesplate for serviceåpning beskytter mot fuktighet og smuss
• Beskyttelseskappe for serviceåpning kan forkortes
• Justerbart frontstykke for veggtykkelse 18–36 mm
• Løsbart frontstykke for flisinnlegg
• Utstyrt med ytterrør for føringsrør for tilkopling av Geberit AquaClean dusj-wc-er
• Med festemulighet for elektrotilkopling

Tekniske data

• Strømningstrykk: 0.1-10 bar
• Maksimal vanntemperatur 25 °C
• Spylemengde fabrikkinnstilling 6 og 3 l
• Stor spylemengde innstillingsområde 4.5 / 6 / 7.5 l
• Liten spylemengde innstillingsområde 3-4 l

Leveranseomfang

• PEX-kopling G 1/2"", med union 15 x 2,5 mm og 16 x 2,2 mm, med overgangsstykke
• Beskyttelseskappe for serviceåpning
• Beskyttelseskappe for utbyttingsåpning
• Frontstykke for utbyttingsåpning
• 2 monteringsvinkler
• Feste for beskyttelsesrør ø 25 og ø 28 mm til PEX-rør
• Beskyttelsesplugg
• Tilkoplingssett for toalett, ø 90 mm
• Tilslutningsbend 90° av PE-HD, ø 90 mm, med lekkasjeindikatorstuss
• Reduksjonsmuffe av PE-HD, ø 90/110 mm
• Membranduk
• 2 gjengestag M12
• Monteringsmateriell
