Grundfos Membrantank 12-130 liter

Grundfos Membrantank 12-130 liter

1 549 kr
Volum (8) 12 liter, 10 Bar
Velg: Volum
Nettlager
Allierbygget (Bergen)
Enkel og trygg betaling
SKU:  GRO-8402806 Se mer fra Grundfos
Prismatch
Åpent kjøp
Kjøpshjelp? Kontakt oss
4,5 av 5 stjerner basert på 2500+ omtaler
Les mer om dette produktet

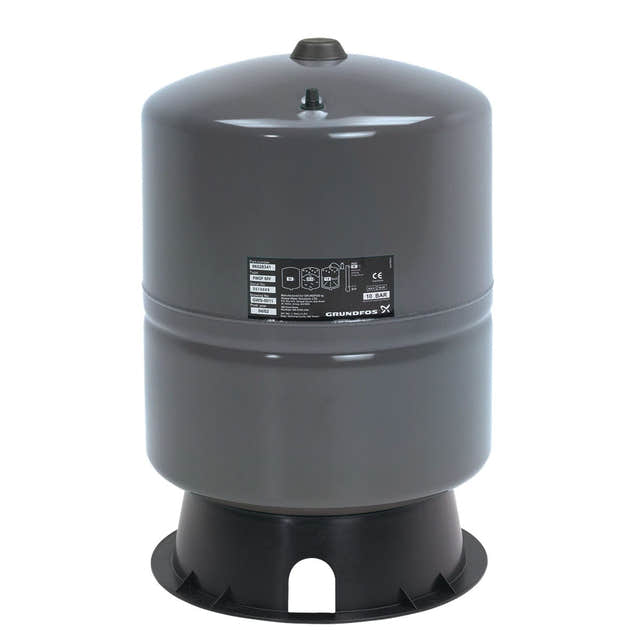

Grundfos Membrantank 100 liter, 10 Bar Grundfos Trykktank AH-8402801
Grundfos Membrantank 12-130 liter
  • Grundfos 12-130 liter membrantank GT-U / GT-H / GT-D

    Trykktank for drikkevann og spillvann

    Grundfos GT-U / GT-H / GT-D membrantank er trykktanker som er velegnet til kontroll av trykket til både private og industrielle anvendelser. Membrantanken har lang levetid. Trykktanken er produsert i stål med giftfri butylgummimembran med presisjonsstøpt polypropylenfor for luft- og vannseparasjon. Tanken er utformet for drikkevannsapplikasjoner.

    GT-membrantank (kaldtvannstank) er ikke egnet for bruk i varmeanlegg eller til oppvarming.

    Typebetegnelse

    • GT-U: utskiftelig posemembran
    • GT-H: membran
    • GT-D: dobbelt membran

    Bruksområder

    • Kaldtvann, maks 90 °C (GT-U-12 PN16 maks 70 °C)
    • Drikkevann
    • Grått spillvann

    Grått spillvann er ikke-industrielt spillvann fra private husstander, f.eks. fra oppvask, oppvaskmaskin, dusj, vask og bad.

    Dimensjon

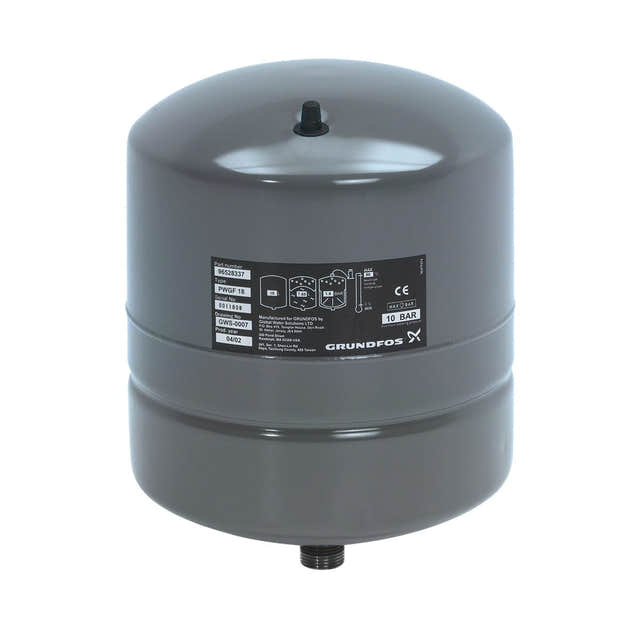

    GT-H-12 PN10 G3/4"

    • Diameter: 242 mm
    • Høyde: 392 mm
    • Vekt: 2,7 kg

    GT-U-12 PN16 G3/4"

    • Diameter: 280 mm
    • Høyde: 309 mm
    • Vekt: 3,5 kg

    GT-H-18 PN10 G1"

    • Diameter: 280 mm
    • Høyde: ;385 mm
    • Vekt: 3,7 kg

    GT-H-24 PN10 G1"

    • Diameter: 300 mm
    • Høyde: 461 mm
    • Vekt: 4,7 kg

    GT-H-60 PN10 G1"

    • Diameter: 391 mm
    • Høyde: ;639 mm
    • Vekt: 10,9 kg

    GT-H-80 PN10 G1"

    • Diameter: 391 mm
    • Høyde: 830 mm
    • Vekt: 15,2 kg

    GT-H-100 PN10 G1"

    • Diameter: 436 mm
    • Høyde: 827 mm
    • Vekt: 18,2 kg

    GT-D-130 PN10 G1"

    • Diameter: 420 mm
    • Høyde: 1120 mm
    • Vekt: 22,3 kg

    Produktegenskaper

    • Varemerke: Grundfos
    • Materiale (tank): Carbon steel / Polypropylene
    • Tilkoblinger: 3/4" (12 liter), 1" innvendig gjenge (18-130 liter)
    • Volum: 12 - 18 - 24 - 60 - 80 - 100 - 130 liter
    • Trykklasse: PN10 (GT-U-12 er PN16)
    • Godkjennelser: CE, EAC

    Kaldtvannstank

    Grundfos GT-trykktanker til kaldtvann benyttes typisk til:

    • Private vannforsyningsanlegg
    • Trykkøkningsanlegg
    • Kunstvanningsanlegg
    • Industrielle anlegg

    Plassering av membrantanken

    • Monter alltid GT-trykktanken i avgangsledningen så tett på pumpen som mulig
    • Monter GT-trykktanken i et frostfritt rom
    • Det skal være mulig å inspisere tanken fra alle sider
    • Typeskiltet skal være synlig
    • Monter membrantanken slik at det ikke overføres spenning fra rørene
    • Tanken må ikke utsettes for vibrasjoner

    Det anbefales å følge disse stegene:

    1. Plasser GT-beholderen på egnet sted
    2. Rett beholderen om nødvendig, slik at den er i vater (horisontalt og vertikalt)
    3. Fest GT-beholderen til underlag
    4. Koble til rør og fittings
    5. Kontroller og juster fortrykket
    6. Start pumpen eller anlegget

    Gulvmontering
    Store GT-beholdere skal festes til gulvet med bolter. Bruk alle bolthuller i bunnrammen når GT-tanken festes.

    Veggmontering
    Små GT-beholdere opp til 33 liter skal festes til en vegg eller lignende. Benytt Grundfos monteringsbrakett (art.nr. 8402753), se under tilbehør.

    Fortrykk

    Grundfos GT membrantank leveres fra fabrikk med et fortrykk. Se beholderens typeskilt. Fortrykket skal innstilles etter det aktuelle anlegget / bruk og den installerte pumpen. Fortrykket skal være lavere enn pumpens starttrykk.

    Anbefalt fortrykk:

    • 0,9 x settpunkt for pumper med fast hastighet
    • 0,7 x settpunkt for pumpet med variabel hastighet

    Justering av fortrykk

    Hvis fortrykket ikke passer til pumpe eller anlegg, bør det justeres til anbefalt fortrykk (se over).

    1. Bruk en egnet trykkmåler til å kontrollere trykket
    2. Slipp ut nitrogen eller tilfør nitrogen etter behov for å justere fortrykket så det er i tråd med anbefalt fortrykk

    Avstengningsventiler

    Det er anbefalt å montere avstengningsventiler på hver side av GT-beholderen.

    Maksimum driftstrykk

    Pumpens maksimale driftstrykk, pluss det aktuelle tilløpstrykk må ikke overstige GT-trykktankens maksimale driftstrykk (se typeskilt på pumpe og beholder).

    Sikkerhetsventil

    Monter en sikkerhetsventil. Innstill sikkerhetsventilen til å åpne ved maks driftstrykk. Dette vil beskytte GT-membrantanken og andre komponenter i anlegget. Sikkerhetsventilen bør monteres ved GT-tankens tilkobling til rørinstallasjonen og ha en kapasitet som er lik med pumpens kapasitet ved maks driftstrykk.

    Vedlikehold og årlig kontroll

    Kontroller fortrykket en gang i året. Før trykket kontrolleres, skal det sikres at det ikke er vann i GT-trykktanken. Skru av pumpen og tøm tanken. Hvis det kommer vann ut ved kontroll av fortrykket, er membranen defekt.

    Trykktanker

    GT-U (trykktank med utskiftbar posemembran)
    Membrantankens hus er fremstilt av stål og er ved levering fylt med nitrogen. Alle deler som er i kontakt med vann, er enten fremstilt av rustfritt stål eller belagt så de er beskyttet mot rust / korrosjon.

    GT-H (trykktank med membran)
    Polypropylenforingen utgjør vannkammeret sammen med en FDA-godkjent butylmembran. Den holdes inn mot beholderveggen med en klemring i stål. Lufteventilen i messing er forseglet med O-ring ventilhette og forhindrer luftlekkasje.

    GT-D (beholder med dobbelt membran)
    Membranen er en klorbestandig membran i 100% butyl og en presisjonsstøpt copolymer-polypropylen foring som gir god luft- og vannadskillelse. Membranenheten presses sammen med en innvendig klemring med tvangslåsning og vannstandssenkning i en luftatmosfære med fortrykk slik at det oppnås adskillelse mellom membran og beholderveggen. Luftbufferen gir mindre kondens. Luftkammeret er forseglet med en fast O-ring og cellekunststoff.

    Finnes i følgende varianter:

    Art.nr. Volum
    GRO-8402806 12 liter, 10 Bar
    GRO-8402861 12 liter, 16 Bar
    GRO-8402808 18 liter, 10 Bar
    GRO-8402811 24 liter, 10 Bar
    GRO-8402814 60 liter, 10 Bar
    GRO-8402803 80 liter, 10 Bar
    GRO-8402801 100 liter, 10 Bar
    GRO-8402816 130 liter, 10 Bar

    Dokumenter for nedlastning

    FDV Grundfos GT-tanke

    FDV Grundfos GT-H

    Produktdatablad Grundfos GT-U-12

    Produktdatablad Grundfos GT-H-80
