OSO AX Ekspansjonskar for Tappevann 12/18 liter
-
OSO AX Ekspansjonskar for Tappevann
Velg størrelse:

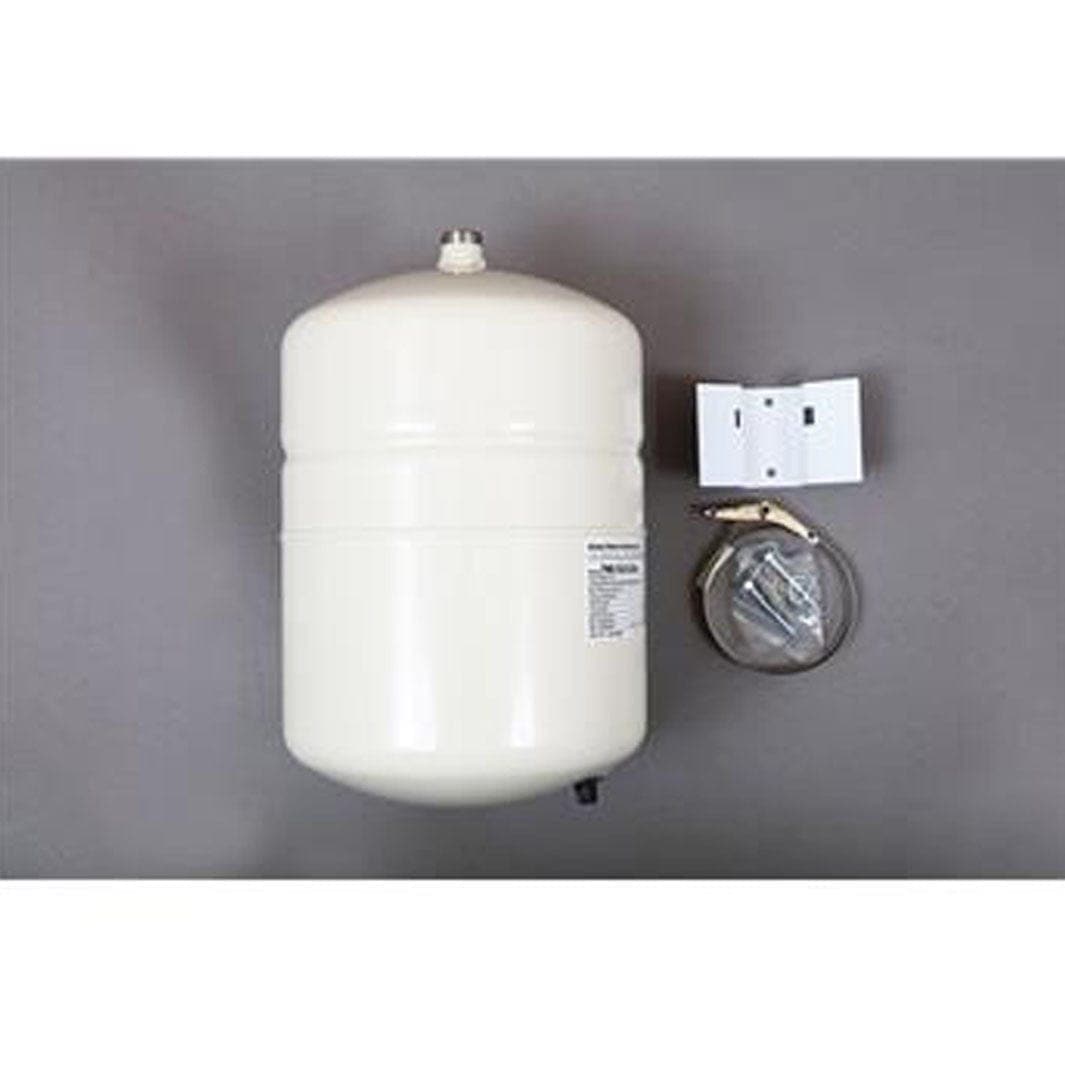

12 liter (8013573) 30-250 l bereder

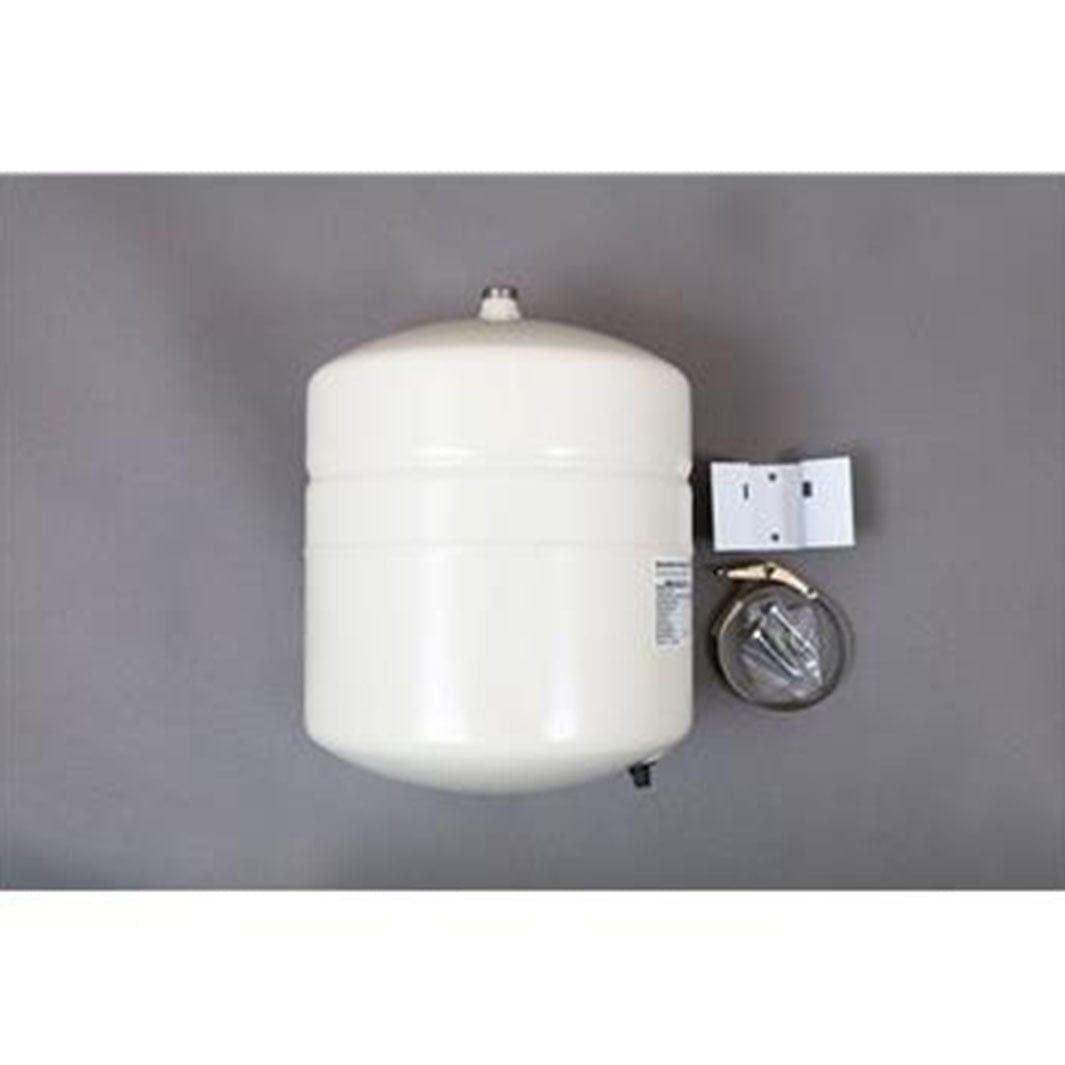

18 liter (8013575) 250-300 l berederOSO AX ekspansjonskar
AX er egnet for varmtvannsanlegg i bolighus. Her følger litt fakta om ekspan-
sjon av varmtvann fra beredersystemer:
Vann under oppvarming ekspanderer 2,8 % ved oppvarming fra kaldt vann til
max. beredertemperatur på 75 grader Celsius. (Ekspansjonskoeffisienten ved
Δt 70 grader) Dette gir en økt vannmengde i systemet tilsvarende nedenstå-
ende for respektive varmtvannsberedervolum:
120 liter varmtvannsbereder: 3,4 liter økt vannmengde
200 liter varmtvannsbereder: 5,5 liter økt vannmengde
300 liter varmtvannsbereder: 8,4 liter økt vannmengde
Denne vannmengden vil (som oftest på formiddag / natt når det ikke er bruk
av varmtvann) tvinge sikkerhetsventilen på varmtvannsberederen til å åpne,
for å redusere trykket i systemet.
Dette er gitt forutsetningene om at;
1) Kaldtvannsledningen til huset har tilbakeslagsventil, i form av reduksjons-
ventil og/eller vannmåler.
2) Det ikke finnes andre tappepunkter i huset som slipper av trykk.
Sikkerhetsventilen på varmtvannsberederen åpner på ca. 9 bar, og er det na-
turlige utslippspunktet i anlegget ved høyt trykk. Dersom dette skjer på jevnlig
basis vil fjæren i sikkerhetsventilen bli slitt, og åpne på stadig lavere trykk,
inntil den til slutt vil renne/dryppe kontinuerlig. Dette kan også forårsakes av at
det setter seg urenheter i gummimembranen i ventilen under åpning.
Det ekspanderte varmtvannet vil da renne ut, og representerer tapt energi på
ca. 150 kWh / år.*
Ved installasjon av ekspansjonskar på systemet, vil problemet elimineres
og tapet av varmtvann vil fjernes. Et ekspansjonskar absorbererer den økte
vannmengden vha. et membran som komprimerer luften på motsatt side av
vannet, for siden å presse vannet tilbake på systemet når det tappes varmt-
vann.Dimensjoner
- Høyde: 370mm
- Diameter: AX12 Ø250 - AX18 Ø280mm
- Anslutning: 1"
- Vekt: 3,2 / 4,3 kg
- Tankvolum: 8/12 L
- Max trykk: 10 bar
- Max temp: 90 grader
