Pax Passad 31 Baderomsvifte - toppmodell med kaldrasspjeld

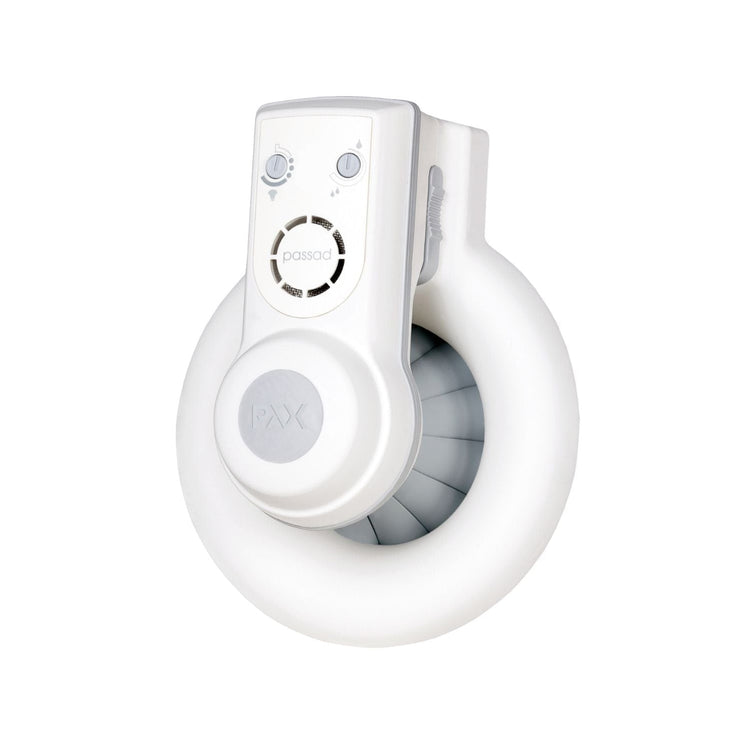

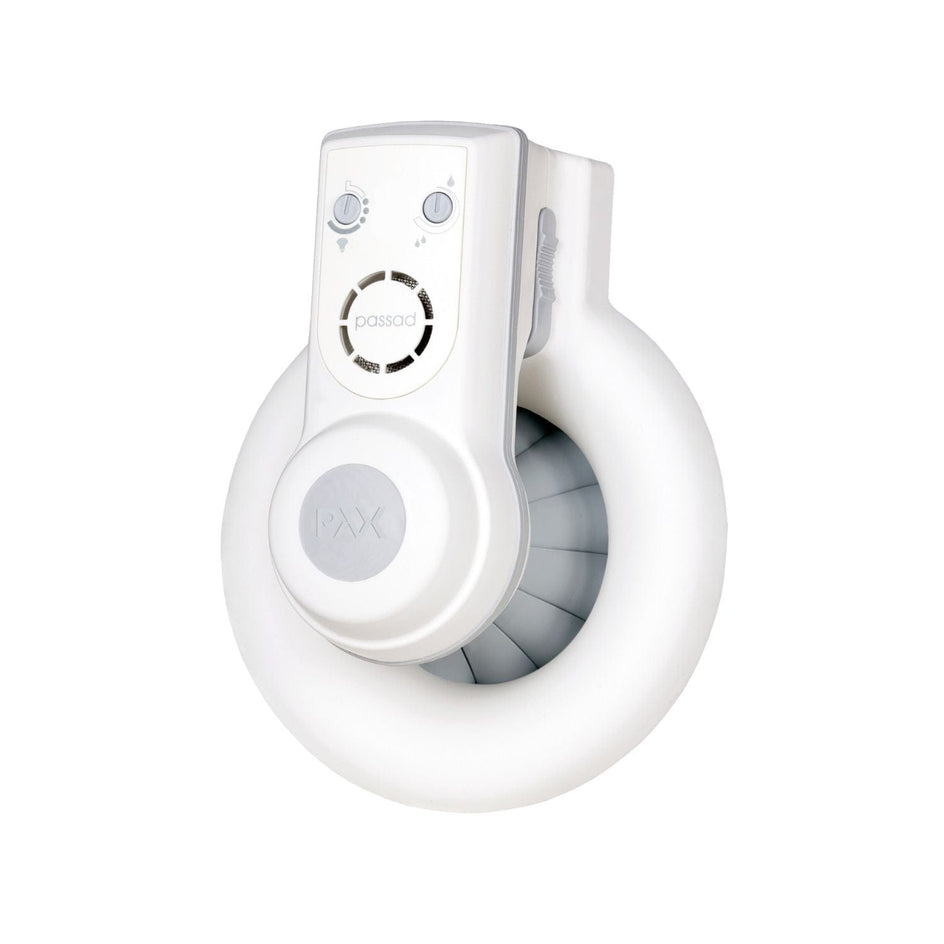

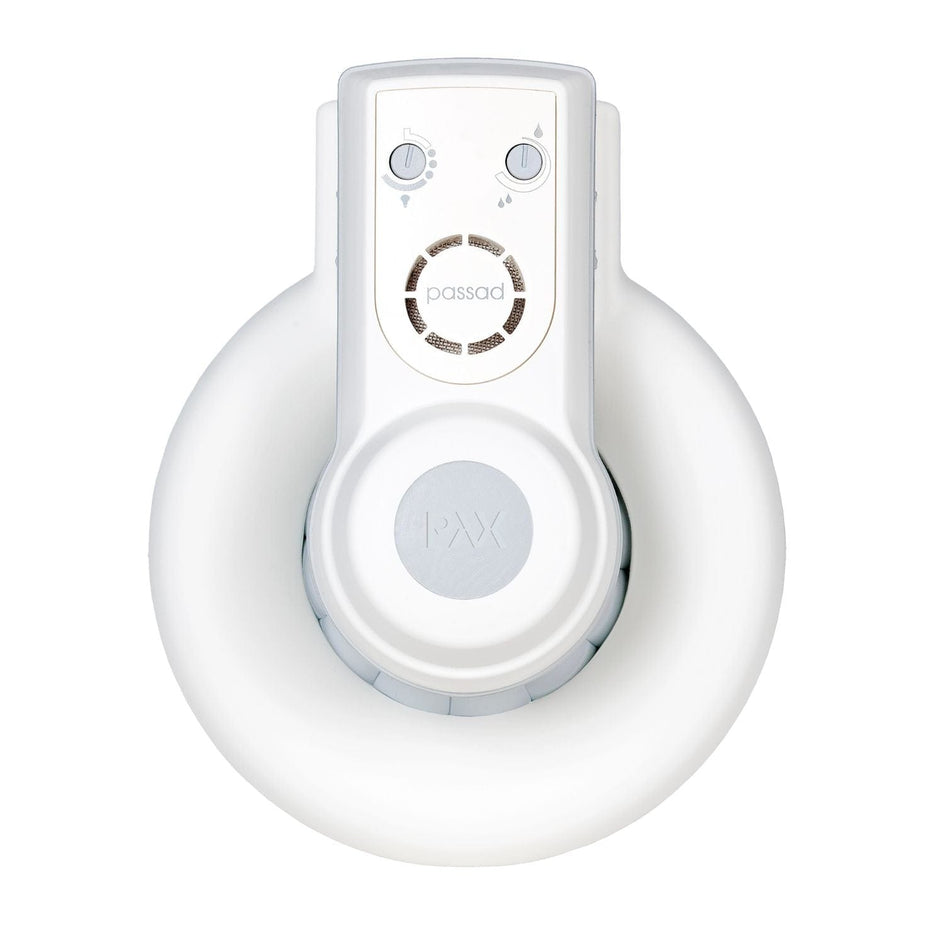

Pax Passad 31 baderomsvifte, 1860-1

Toppmodell med fuktstyring, lyssensor, ettergangstid, timer og kaldrasspjeld

Pax Passad 31 er funksjonsrik vifte med kaldrasspjeld og monteres i ytterveggen. Allpolig bryter er tilgjengelig for ettermontering.

NB!Et kaldrasspjeld er direkte skadelig dersom viften monteres i en ventilasjon med naturlig selvtrekk.

Produktegenskaper og fordeler

• Funksjoner: Fuktighetssensor, Lyssensor, Timer, Ettergangstid og Kaldrasspjeld
• Elforsyning: 1-faset
• Kapslingsklasse: IP44, godkjent for våtrom
• Isolasjonsklasse: II
• Kapasitet, frittblåsende: 95 m3/t
• Lydtrykknivå 3m: 21 dB (A)
• Materiale: Plast
• Type plast: PP
• Maks trykk: 25 Pa
• Strømforbruk: 4 W
• Øko-merking: SundaHus, WEEE, REACH
• Spenning: 230 V
• Type motor: AC
• Maks omgivelsestemperatur: +35 °C
• Minimum omgivelsestemperatur: +5 °C

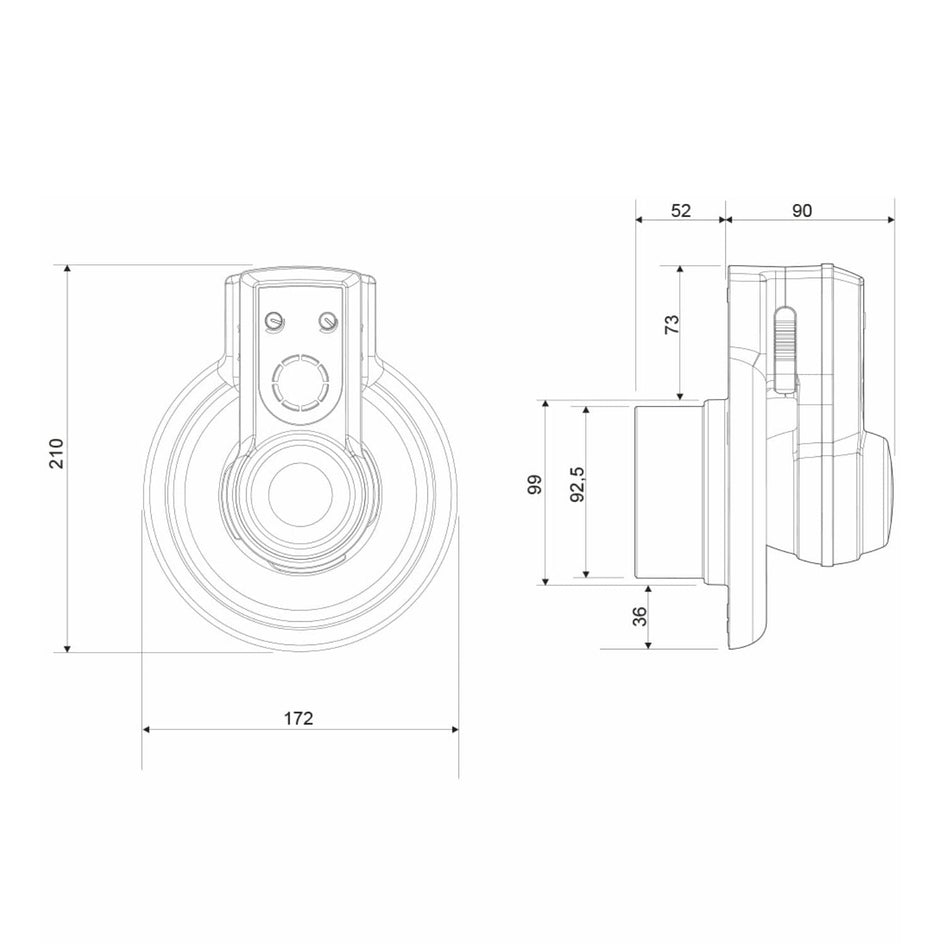

• Kanalstørrelse: Ø100 - 140 mm (Ø160 mm med tilbehøret Pax dekkplate)

Pax Passad

Baderomsviftene i Pax Passad serien er beregnet som en forsterkning til boligens grunnventilasjon og for forsert ventilasjon av fukt og lukt fra våtområdene - WC, bad, dusj og vaskerom.

Viften kan, avhengig av modell, monteres i kanaler med naturlig selvtrekk (modell 00 og 30) og/eller uten naturlig selvtrekk (modell 31). Eksempel på montering uten naturlig selvtrekk er direkte ut yttervegg. I slike situasjoner bør du velge en vifte med kaldrasspjeld / tilbakeslagsspjeld for å hindre kald luft utenfra i å trenge inn i rommet.

Pax Passad viftene passer for kanaldimensjoner Ø100 - 140 mm. Ved større kanaldimensjoner opp til Ø160 mm brukes tilbehøret Pax dekkplate.

For ikke å komme i konflikt med andre ventilasjonsanlegg, skal baderomsviften alltid monteres i en egen separat kanal. Sjekk at det er fri passasje i luftkanalen. Unngå innsektsnett, filter og annet som kan hindre luftpassasjen. For å unngå kondens i selvtrekkskanaler (om vinteren), må kanalene være isolert dersom de passerer gjennom steder som ikke er varme, som f.eks. kald vind.

Viften er beregnet for bruk i et temperaturområde 5-35 °C. Dersom viften monteres i et kaldt rom, eller den oppbevares kaldt, kan den oppfattes som treg ved første oppstart. Når viften oppnår arbeidstemperatur holdes full funksjon.

Tilkobling

I følge standarden for husholdningsprodukter, EN60 335-1, skal disse kunne brytes fra strømnettet. En måte er å bruke Pax allpolig bryter.

Til Pax Passad 00, 30 og 31 er tilbehøret Pax allpolig bryter (art.nr. 8104-3) for ettermontering.

På alle elektriske produkter må inngående spenning brytes. Viften er beregnet for 230 V AC, 50 Hz. Dobbeltisolert og skal ikke jordes.

Fuktstyring

En innebygget fuktsensor gjør at viften starter når fuktnivået er altfor høyt. Når du stiller inn nivået for at turtallet skal økes, må plassen der viften er montert være helt tørr.

Ettergangstid

Viktig!Gi beskjed til din elektriker før installasjonen dersom du ønsker ettergangstid, for det krever at strømkablene kobles til en ekstern lampe- eller strømbryter.

I viftens innebygde elektronikk finnes en funksjon for ettergangstid.

• Når rommets lampe- eller strømbryter slås på, starter viften
• Når strømbryteren slås av, fortsetter viften å arbeide i 15 minutter
• Deretter stopper viften

OBS!Dersom viften aktiviseres med fuktsensor, så overkjører denne signal om ettergangstid via strømbryter.

Det finnes også en mulighet for å bruke strømbryteren for direktestart.

• Når rommets lampe- eller strømbryter slås på, starter viften
• Når rommets lampe- eller strømbryter slås av, stopper viften umiddelbart.
