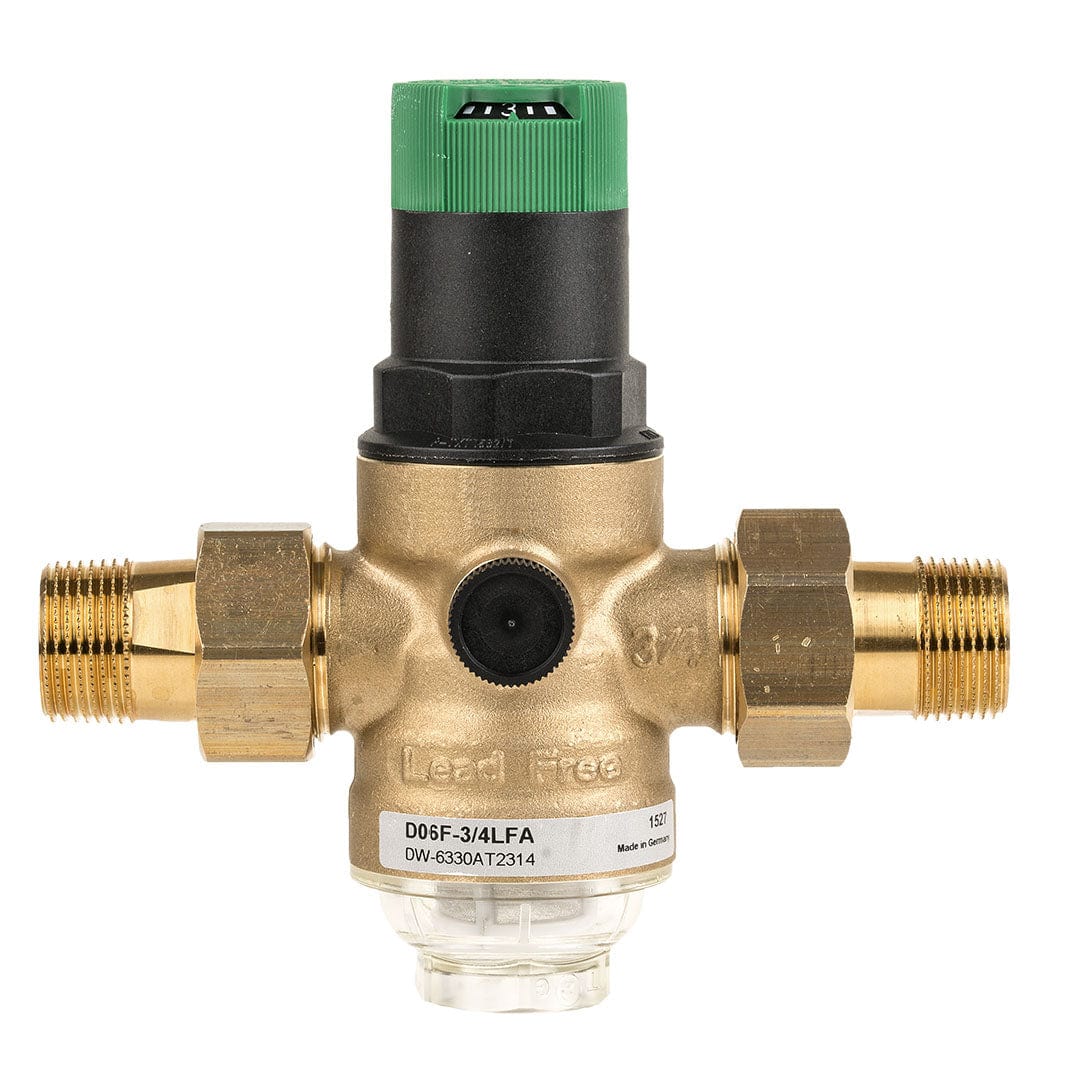

Braukmann Trykkreduksjonsventil D06F-LF Blyfri

Resideo Braukmann (tidligere Honeywell) blyfri trykkreduksjonsventil D06F-LF med balansert sete og justerbart settpunkt.

I henhold til EN 806-2 beskytter trykkreduserende ventiler av denne typen boligens vanninstallasjoner mot for høyt trykk fra vanntilførselen (offentlig nett). Trykkreduksjonsventilen kan også brukes til industrielle eller kommersielle bruksområder innenfor ventilens spesifikasjoner.

Ved å installere en trykkreduksjonsventil, unngås trykkskader og vannforbruket reduseres. Det innstilte trykket holdes konstant, selv når det er store svingninger i innløpstrykket. Reduksjon av driftstrykket og opprettholdelse av det på et konstant nivå minimerer strømningsstøy i installasjonen.

Godkjenninger

• SINTEF
• DVGW
• GDV
• WRAS

Produktfordeler

• Balanserer innløpstrykket
• Ingen endring av utløpstrykk ved svingende innløpstrykk
• Ventilinnsatsen er av syntetisk materiale av høy kvalitet og kan byttes ut
• Utløpstrykket stilles ved å vri på reguleringsknappen
• Innstilt trykk indikeres direkte på innstillingsskala
• Justeringsfjæren er ikke i kontakt med drikkevannet
• Integrert finfilter

Tekniske egenskaper

• Varemerke: Honeywell (Resideo)
• Type: D06F-LF
• Medie: Drikkevann
• Materiale til hus: Messing
• Arbeidstrykk: PN16 (16 bar)
• Utgangstrykk: 1.5 - 6 bar (fabrikkinnstilt på 3 bar)
• Driftstemperatur: 40 °C
• Differansetrykk: 1 bar
• Diameter: 1/2" - 2" (DN15-DN50)
• Vekt: 0,5 - 4,6 kg
• Byggelengde, tilkobling 1: 140 - 255 mm

Leveringsomfang

Trykkreduksjonsventilen består av:

• Beholder med G1/4" tilslutninger for manometer på begge sider
• Utvendig gjengete forbindelser
• Komplett ventilinnlegg med membran og ventilsete
• Finfilter med 0,16 mm maskestørrelse
• Fjærkapsel med reguleringsknapp og innstillingsskala
• Filterhus
• Reguleringsfjær

Retningslinjer for installasjon

• Installer i horisontalt rørsystem med filterhuset rettet nedover - noter strømningsretningen
• Installer stengeventiler
• Nedstrøms komponenter bør beskyttes ved hjelp av en sikkerhetsventil (som monteres nedstrøms i forhold til trykkreduksjonsventilen)
• Stedet for installasjonen bør beskyttes mot frost og bør være lett tilgjengelig oppstrøms
• Manometer (medfølger ikke) må kunne avleses på en enkel måte
• Klart filterhus gjør at graden av forurensing lett registreres
• For bruk i boligområder der det er maksimale krav til beskyttelse mot forurensing, monteres et finfilter oppstrøms i forhold til trykkreduksjonsventilen
• Sørg for en rettlinjet rørlengde på minst fem ganger den nominelle ventilstørrelsen etter trykkreduksjonsventilen (ihht. DIN 1988, seksjon 5)
