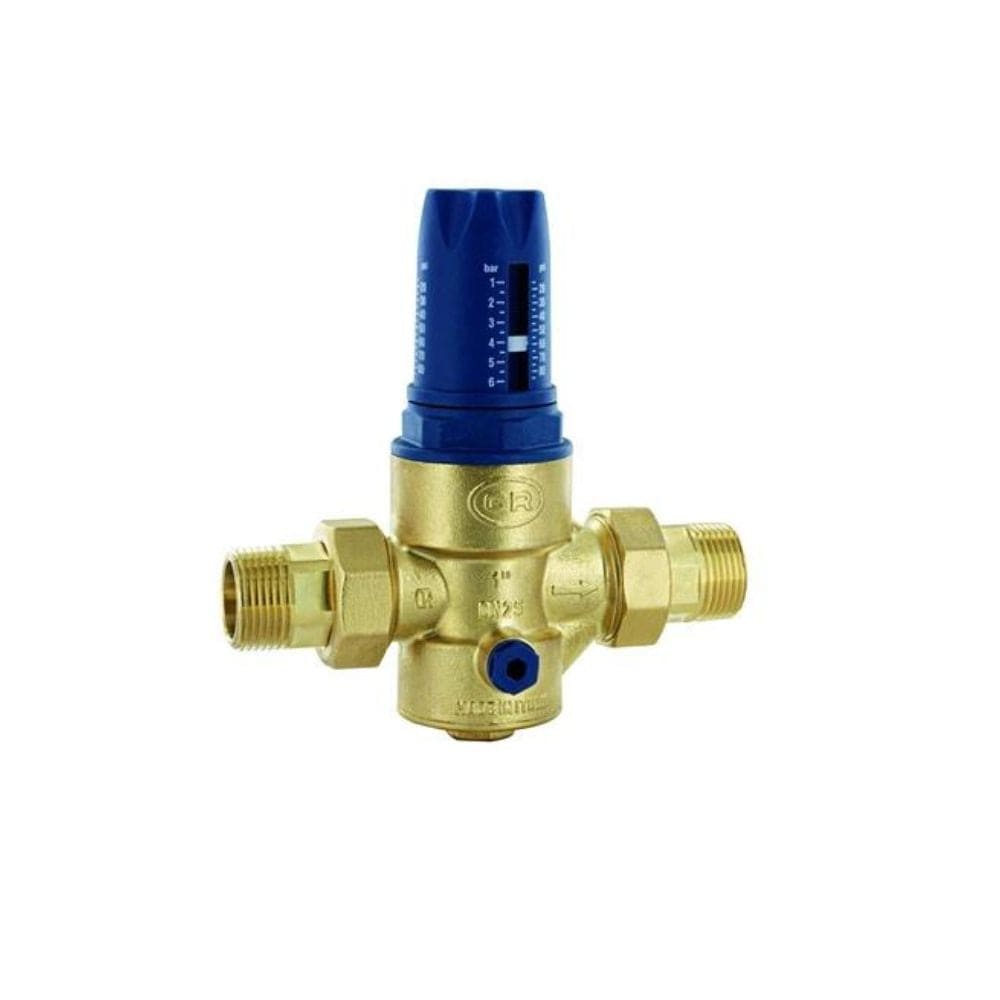

Trinnity Reduksjonsventil 1-6 Bar

Trinnity Reduksjonsventil 1-6 Bar

Reduksjonsventilen med membran, TRINNITY, er en automatisk ventil som reduserer og stabiliserer trykket fra en væske i et vanndistribusjonsrør til en

forhåndsinnstilt verdi. Bruk av ventilen er nødvendig i tilfelle trykket overgår vanndistribusjonssystemets maksimale tillate trykk. Filteret i ventilen er designet for å separere vekk uønskede partikler som f.eks. sand, rustflak etc. Hvis slike partikler transporteres rundt i systemet kan det forårsake korrosjon og slite ned ventiler og
andre komponenter i distribusjonssystemet. Den forbedrede mekanikken i ventilhus og innvendige deler gjør denne ventilen spesielt bra til bruk utenfor bygninger (EN 805) hvor vanntrykket kan nå så høyt som 25 bar. Videre, utligner det kompenserende ventilsetet variasjonen i trykket oppstrøms kan ha på trykket lenger ut i systemet. Bryteren med indikator gjør det enkelt og raskt å stille inn ventilen uten bruk av verktøy. Manometeret, i bar eler psi, gjør det enkelt å lese av verdien der enheten installeres. Reduksjonsventil TWIST er tilgjengelig med innstilling for utløpstrykk 1-6 eller 1-12 bar. Reduksjonsventil TWIST er enkel å demontere og montere ved periodisk service. Ventilen kan brukes i air condition system, sanitærinstallasjoner, vannforsyning, vanningsanlegg, oljefrie trykkluftsystem. Dette produktet følger standarder satt av
europeiske helsemyndigheter for transport av drikkevann og er godkjent av WRAS (UK Water Regulations Advisory Scheme). MERK: Trykket målt av manometeret viser det reduserte trykket på utløpet. Ventilen er tilgjengelig med og uten manometer.

Tekniske data

Trykk:

• Maksimalt tillatt arbeidstrykk(Ps): 25 bar
• Innstilling utløp: 1 – 6 bar eller 1 – 12 bar
• Ps verdi satt under test: 3 bar (Reduksjonsventil med innstillingsområde 1-6 bar) / 6 bar (Reduksjonsventil med innstillingsområde 1-12 bar)
• Ps verdi utløp satt for varierende trykk i innløp Følger EN 1567

Temperatur:

• Maksimal temperatur (Ts): 0°C – 80°C / DIN-DVGW sertifisert opp til 60°C

Godkjente væsker:

• Vann
• Kuldemedier: Glykol max 50%
• Trykkluft: (ikke oljedamp)

Gjenger:

• Rørledningens koblingsgjenger: Demonterbar konisk kupling m/ utv. gjenger ihht. EN 10226-1
• Manometeranslutning: ¼ innv. gj. i hht. EN 10226-1

Filterbeskrivelse:

• Maskevidde filter (S) < 500 µm

Tester og inspeksjoner:

• Følger EN 1567, DVGW W570-1
